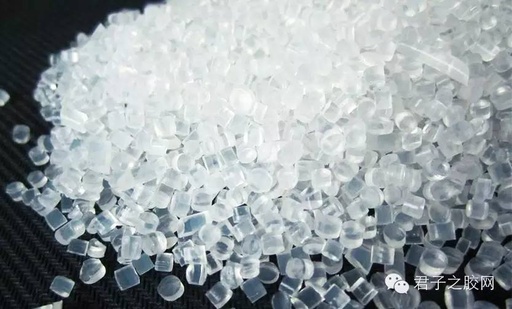

VA封邊熱熔膠制造的乙烯-醋酸乙烯共聚物（ethylenevinyacetatecopolymer)又稱EVA樹脂，是由乙烯和醋酸乙烯共聚而成,EVA樹脂是一種無臭、無味、無毒，白色或淺黃色粉狀或粒狀低熔點聚合物，相對密度0.12?0.95,折射率1.480?1.510，脆性溫度小于-71℃.由于它的結(jié)晶度低，彈性大，呈橡膠狀，同時又含有足夠的起著物理關(guān)聯(lián)作用的聚乙烯結(jié)晶，因此具有熱塑性彈性體的特點。

VA封邊熱熔膠的最大缺點是高溫性能不夠好，強度低，不耐脂肪油等，使其應用范圍受到限制。目前已研究了EVA的改性方法，如用交聯(lián)型EVA和斷鏈型丁基橡膠或異丁基橡膠在有機過氧化物存在下加熱混煉得到一種共聚物，用它作熱熔膠可顯著提高耐熱性和粘接強度。又如，EVA可與耐熱性較好的羧基化合物如馬來酸酐等共聚改善EVA的耐高溫性能。EVA樹脂貯存于陰涼、通風、干燥的庫房內(nèi)，防火、防潮。

如下是EVA封邊熱熔膠的使用方法：

1、封邊膠線的處理

　　封邊后板材與封邊帶之間的膠線會對板式家具的外觀產(chǎn)生不良影響。涂膠量過大,會使膠線明顯,反之,又會降低封邊強度。對于不連續(xù)或不均勻的膠線現(xiàn)象,產(chǎn)生的原因是多方面的,要綜合考慮以下幾個因素:板材的開料精度,板材的邊一定要與它的平面保持90°角;封邊機壓輥的壓力是否分布均勻、大小合適,壓力方向要與板材邊成90°角;涂膠輥是否完好,熱熔膠在它上面是否均勻,涂膠量是否合適;封好邊的板材盡量保存在較為清潔,粉塵少的地方,在整理工序中,避免臟的東西與膠線接觸。

2、封邊時的溫度

　　由于EVA封邊熱熔膠性能受溫度影響,所以在封邊過程中,溫度是非常需要關(guān)注的指標。在封邊時的熱熔膠溫度、基材溫度、封邊材料溫度以及工作環(huán)境(封邊機所在廠房車間)溫度都是非常重要的封邊參數(shù)。在自動封邊機上由于膠涂在基材上,溫度過低的基材將使熱熔膠提前固化,從而導致膠可以粘在基材上,但卻粘不牢封邊材料,基材的溫度最好保持在20°C以上。封邊機的工作環(huán)境溫度會影響到膠的固化速度。工廠往往在溫度低的季節(jié)會出現(xiàn)封邊問題,其原因就在于低溫下熱熔膠的固化速度加快,粘接有效時間縮短。如果封邊機的進料速度不能改變(大多數(shù)情況下),要保證封邊質(zhì)量就必須預熱板材和封邊材料。
